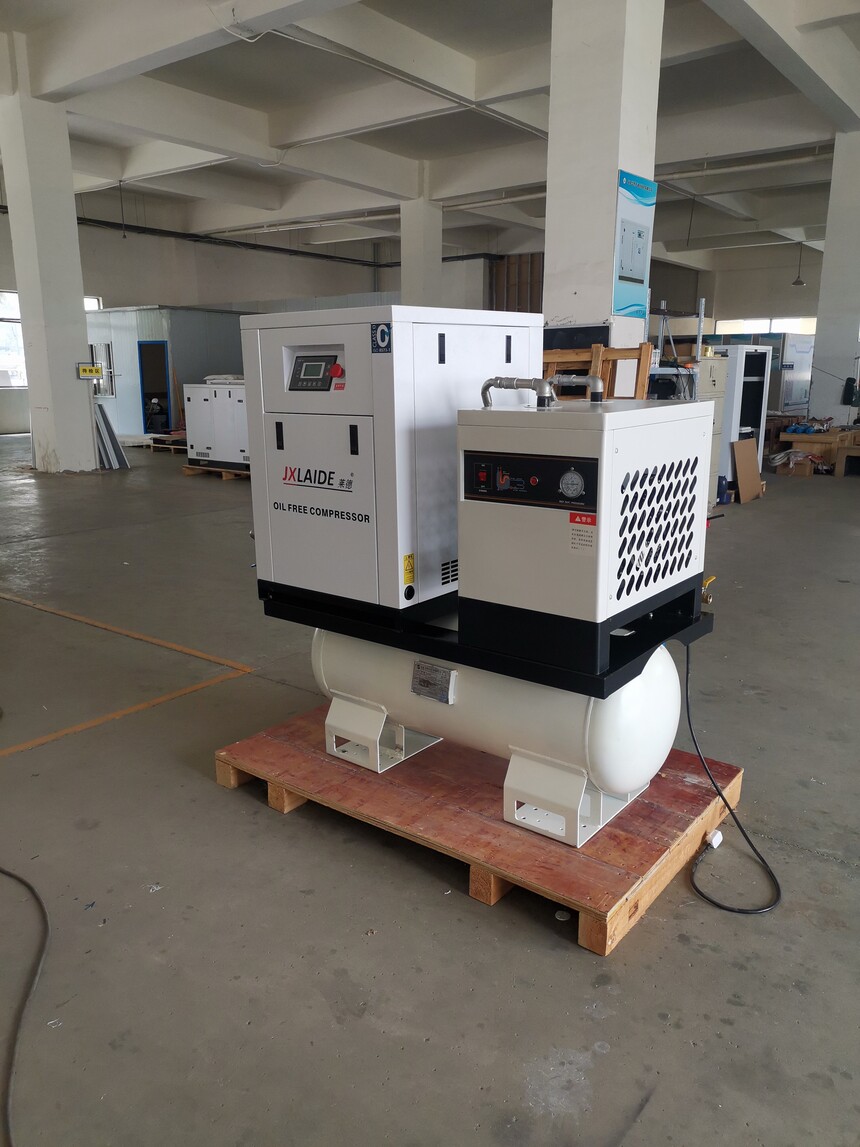

莱德无油涡旋空压机干燥一体机

商品说明
产品参数

涡旋空压机工作原理

涡旋压缩机中的主要部件是两个形状相同但角相位置相对错开180°的渐开线涡旋卷体，其一是固定卷体，而另一个是由偏心轴带动，其轴线绕着固定卷体轴线做公转的绕行卷体。工作中两个卷体在多处向切形成密封线，加上两个卷体端面处的适当密封，从而形成好几个月牙形气腔。两个卷体间公共切点处的密封线随着绕行卷体的公转而沿着涡旋曲线不断转移，使这些月牙形气腔的形状大小一直在变化。压缩机的吸气口开在固定卷体外壳上部，当偏心轴顺时针旋转时，气体从吸气口进入吸气腔，相继被摄入到外围的与吸气腔想通的月牙形气腔，随着这些外围月牙形气腔的闭合而不在与吸气腔想通，其密封容积便逐渐转移向固定卷体的中心且不断缩小，气体被不断压缩而压力升高。

型号	功率	排气量（0.8Mpa)	排气量（1.0Mpa)	声音±5	电源	参考重量	参考尺寸
RD-3WS	3.7	0.4	0.3	60	380/50	210	760x690x850
RD-5WS	5.5	0.6	0.4	60	380/50	220	760x690x850
RD-7WS	7.4	0.8	0.6	62	380/50	360	1400x700x1250
RD-11WS	11	1.2	0.8	65	380/50	380	1400x700x1250
RD-15WS	15	1.6	1.3	68	380/50	500	1400x700x1700
RD-16WS	16.5	1.8	1.5	70	380/50	550	1400x700x1700
RD-18WS	18.5	2	1.7	72	380/50	580	1400x1550x1250
RD-22WS	22	2.4	2.0	75	380/50	820	1400x1550x1250

技术参数

型号	功率	排气量（0.8Mpa)	排气量（1.0Mpa)	声音±5	电源	参考重量	参考尺寸
RD-3WS	3.7	0.4	0.3	60	380/50	210	760x690x850
RD-5WS	5.5	0.6	0.4	60	380/50	220	760x690x850
RD-7WS	7.4	0.8	0.6	62	380/50	360	1400x700x1250
RD-11WS	11	1.2	0.8	65	380/50	380	1400x700x1250
RD-15WS	15	1.6	1.3	68	380/50	500	1400x700x1700
RD-16WS	16.5	1.8	1.5	70	380/50	550	1400x700x1700
RD-18WS	18.5	2	1.7	72	380/50	580	1400x1550x1250
RD-22WS	22	2.4	2.0	75	380/50	820	1400x1550x1250
